无筋扩展基础

  无筋扩展基础高度应满足下式的要求:

H0≥(b-b0)/2tanα        

式中:b——基础底面宽度(m);

      b0——基础顶面的墙体宽度或柱脚宽度(m);

      H0——基础高度(m); 

      tanα——基础台阶宽高比b2:H0,其允许值可按表8.1.1选用; 

      b2——基础台阶宽度(m)。

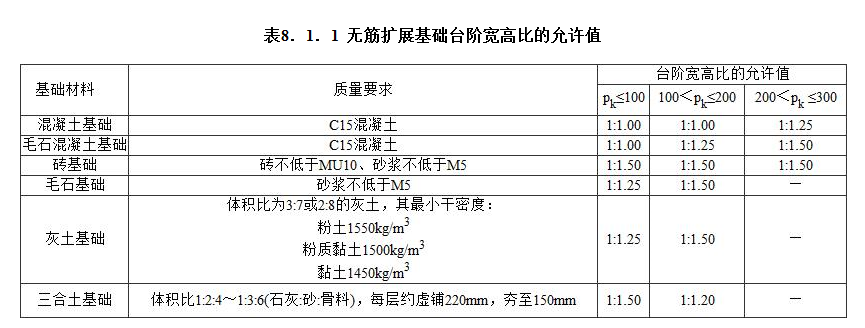

表8.1.1无筋扩展基础台阶宽高比的允许值


    注:1 pk为作用的标准组合时基础底面处的平均压力值(kPa);

        2 阶梯形毛石基础的每阶伸出宽度,不宜大于200mm;

        3 当基础由不同材料叠合组成时,应对接触部分作抗压验算;

        4 混凝土基础单侧扩展范围内基础底面处的平均压力值超过300kPa时,尚应进行抗剪验算;对基底反力集中于立柱附近的岩石地基,应进行局部受压承载力验算。

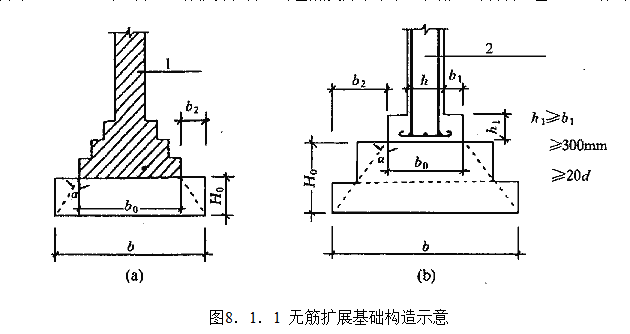

d—柱中纵向钢筋直径;

1—承重墙;2—钢筋混凝土柱

8.1.2  采用无筋扩展基础的钢筋混凝土柱,其柱脚高度h1不得小于b1(图8.1.1),并不应小于300mm且不小于20d。当柱纵向钢筋在柱脚内的竖向锚固长度不满足锚固要求时,可沿水平方向弯折,弯折后的水平锚固长度不应小于10d也不应大于20d。

    注:d为柱中的纵向受力钢筋的最大直径。
